ASP2005粉末高速钢、现货：圆棒、板材、锻件、特殊尺寸可订货！
化学成分
ASP 2005是要求高韧性的应用的等级。
|
c
|
Cr
|
Mo
|
W
|
Co
|
V
|
|
1.50
|
4.0
|
2.5
|
2.5
|
-
|
4.0
|
硬度状态
软退火最大260HB
最大冷拔310 HB
冷轧最大310 HB
热处理
在850-900℃的保护气氛中软退火3小时，然后以10℃/ h缓慢冷却至700℃，然后空气冷却。
在600-700°C下应力消除约2小时，缓慢冷却至500°C。
在保护气氛中硬化，在450-500°C和850-900°C下预热两步，并在适合所选工作硬度的温度下进行奥氏体化。冷却至40-50°C。
每次在560°C回火三次至少1小时。在回火之间冷却至室温（25°C）。
硬化，淬火和回火3x1小时后的硬度
|
哈登
字母S
心率变异系数
|
高速钢
|
工具钢
|
|
|
硬化温度
°c
|
回火温度°C 3x1标准
|
硬化温度
°C
|
回火温度°C 2x2标准
|
|
64
63
|
1180
1140
|
560
560
|
|
|
|
62
61
|
1110
1090
|
560
560
|
1150
1000
|
200
200
|
|
60
59
|
1060
1040
|
560
560
|
1025
1000
|
525
525
|

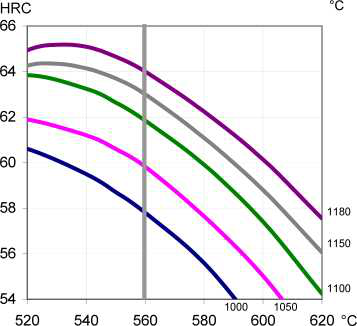

回火硬度
处理
ASP 2005可以按如下方式工作：
加工（磨削，车削，铣削）
抛光
塑料成型
电火花加工
焊接（特殊程序包括预热和基材组成的填充材料）。
磨碎
在研磨期间，必须避免表面的局部加热，这可能改变回火。砂轮制造商可以提供有关砂轮选择的建议。
表面处理
钢种是PVD和CVD涂层的良好基材。如果要求氮化，建议使用2-15克的小区域。如果需要，钢种也可以进行蒸汽回火。
性能
物理性质
|
|
温度
|
|
20°C
|
400°C
|
600°C
|
|
密度g / cn？⑴
|
7.8
|
7.7
|
7.6
|
|
弹性模量为kN / mm2 （2）
|
220
|
195
|
175
|
|
热膨胀率
每°C⑵
|
|
12,1x10-6
|
12,7x10$
|
|
导热系数
W/m°C (2)
|
24
|
28
|
27
|
|
比热
J/kg°C
|
420
|
510
|
600
|
（1）=软退火
f2）=硬化1180°C，回火560°C，3x1小时

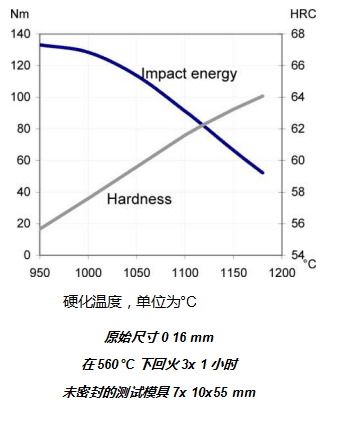

硬化温度，单位为°C
原始尺寸0 6 mm
在560°C下回火3x 1小时
试验尺寸0 4.7毫米
Rmb =最大弯曲强度，单位为kN / mm2
Reb =弯曲屈服强度，单位为kN / mm2
TOT。work =以Nm为单位的总工作量
冲击强度
|
