朔性加工性
常温下的可弯曲性，可在内侧半径2t(t=板厚)条件下，弯曲90o。但需要沿着相对于弯曲线直角的方向，以#320左右的研磨粒度对表面进行研磨精加工。
通过减慢切削速度，进行若干深切削，可进行与SUS304一样的切削加工。切削工具角度请采用大于常规2～3℃锐角。
焊接性
可进行保护电弧焊接和TIG焊接，可进行与SUS304一样的焊接作业。焊接材料推荐使用D308或D308L。
热处理
固溶热处理在加热至1000～1100℃后，在空气中或水中进行快速冷却。
酸洗
表面氧化皮厚时，使用10～25%硝酸、1～4%氟酸的热溶液进行酸洗。氧化皮薄的情况下，使用12～15%硝酸、1%氟酸的热溶液进行酸洗。与SUS304相比，易过酸洗，所以请加以注意。
特点
自然界的硼约含有10%左右的吸收中子的B10。
B10吸收中子，变成B11。
钢中的硼含量增加，中子吸收性能提高，在不锈钢中添加约1%B，可具有相当于未加硼钢3倍板厚的屏蔽效果。

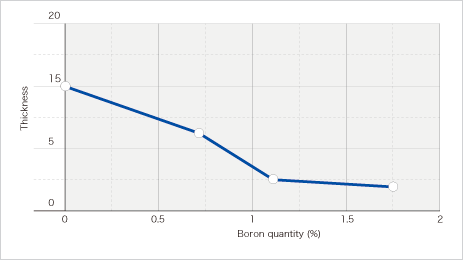

中子屏蔽的硼含量依赖性
