NAS NM15M非磁性材料 - 产品技术 - 公司新闻 - 上海奔来金属材料有限公司

NAS NM15M非磁性材料

发布时间:2025-02-20 17:00:08 | 浏览次数：

NAS NM15M日本冶金自主开发的17Cr-15Mn-4Ni高锰奥氏体不锈钢，由17Cr-15Mn-4Ni构成，与传统非磁性奥氏体不锈钢相比，其强度高，而且即使进行强冷加工，也不会带磁性。

化学成分

NAS NM15M

	C	Si	Mn	P	S	Ni	Cr	N
最小	0.040	―	14.00	―	―	4.00	16.50	0.30
最大	0.090	0.90	15.00	0.045	0.015	4.60	17.50	0.35

NAS NM15M

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HB)
≧ 390	≧ 690	≧ 30	≦ 240

示例

	0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HB)
冷轧板	461	789	45	211

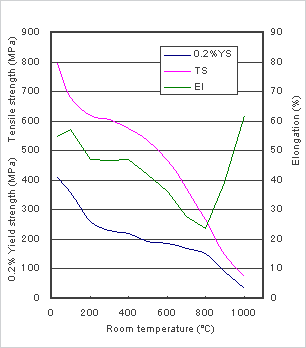

高温强度

Image: 高温短时拉伸试验

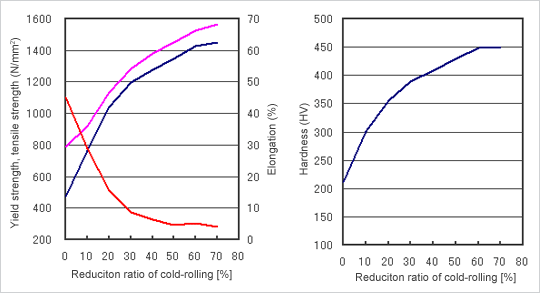

加工硬化特性

Image: 加工硬化特性

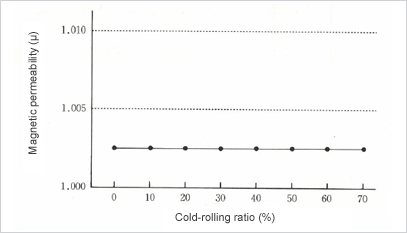

导磁率

即使进行冷加工，导磁率也不会发生变化，因此也不会带磁性。

Image: 导磁率

时效硬化特性

冷轧后，在300～500℃温度下进行热处理，硬度即可以提高50～70HV。

Image: 时效硬化特性

与SUS 304(标准奥氏体不锈钢)相当。即使进行强冷加工后，耐腐蚀性也基本无变化。

用点腐蚀电位来测定评价的耐点腐蚀性能

固溶处理材料	0.34 V
60% 冷轧钢材	0.31 V

5% NaCl, 30℃

通过盐水喷雾试验来评估的耐气候性能

固溶处理材料	无不生锈
60% 冷轧钢材	无不生锈

5% NaCl, 35℃ for 7 days

NAS NM15M与和奥氏体不锈钢一样，具有奥氏体组织，热处理也可采用与奥氏体不锈钢同样的方式。通常可用采用的热处理温度如下。

热加工及冷加工的加工性能基本与奥氏体不锈钢相同，但由于其强度较高，在热加工和冷加工时都应加以注意。

非磁性弹簧、垫圈、电子零部件、其它各种有非磁性要求的部件等

上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。
