1.4876-耐热合金1.4876 - 产品技术 - 公司新闻 - 上海奔来金属材料有限公司

1.4876-耐热合金1.4876

发布时间:2025-02-18 11:43:48 | 浏览次数：

1.4876——与Incoloy^® 800相匹敌的合金——属于高镍耐热钢，在高温环境下具有良好的强度和耐腐蚀性、耐氧化性。成分组织接近于奥氏体不锈钢，且具有与Inconel^®合金相当的特性。

化学成分

EN10095 / 1.4876

	C	Si	Mn	P	S	Ni	Cr	Cu	Al	Ti	Fe
最小	―	―	―	―	―	30.00	19.00	―	0.15	0.15	―
最大	0.12	1.00	2.00	0.030	0.015	34.00	23.00	―	0.60	0.60	―

高温特性

室温机械性能

JIS G4902 / NCF 800

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(HV)	(HB)
≧ 205	≧ 520	≧ 30	≦ 182	≦ 179

ASTM B409 / UNS N08800

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(HV)	(HB)
≧ 205	≧ 520	≧ 30	―	―

EN10095 / 1.4876

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(HV)	(HB)
≧ 170	450-680	≧ 30	―	≦ 192

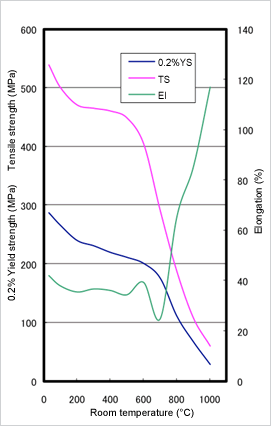

高温强度

Image: 高温强度

1.4876与奥氏体不锈钢一样，具有奥氏体组织，热处理也可采用与奥氏体不锈钢同样的方式。通常可用的热处理方法如下。

热加工和冷却的加工性能与奥氏体钢大体相同。热加工温度为1000～1230℃，简易加工可在850℃以下进行。但在650～850℃温度范围内会发生开裂，请务必避开。冷加工性完全与奥氏体不锈钢一样，但加工硬化特性比奥氏体不锈钢略低。

NAS 800的焊接与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。

由于其Ni、Cr含量高，因此在高温环境下对氧化以及渗碳的耐受性高，耐氧化性优于SUS 310S，甚至接近NAS 600。高温强度也基本与NAS 600相同。在使用过程中不会析出σ相而导致脆化，广泛应用于耐热用材料。

一般在600℃以下温度范围内使用。若用在更高温度，且对蠕变性能有要求时，建议使用NAS 800H／NAS 800T。

在硝酸、硝酸和硫酸混合液等氧化性腐蚀环境，以及苏打盐等熔盐中都具有良好的耐腐蚀性，且对应力腐蚀开裂的敏感性优于标准奥氏体不锈钢。

广泛应用于覆套式电热器外套管、热电偶保护管、热处理炉、以及在高温环境下使用的材料。

上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。
