NW 4400-高耐蚀不锈钢?合金NW 4400 - 产品技术 - 公司新闻

NW 4400-高耐蚀不锈钢?合金NW 4400

发布时间:2025-02-18 11:43:14 | 浏览次数：

NW 4400——与Monel^® 400相匹敌的合金——是为由Ni和Cu组成的合金，兼具Cu的贵金属性和Ni的钝化性能，具有良好的耐腐蚀性。因此，广泛应用于海水淡化装置、热交换器、海洋结构物表层材料等。

化学成分

NW 4400

	C	Si	Mn	S	Ni	Cu	Fe
最小	―	―	―	―	63.0	28.0	―
最大	0.30	0.5	2.0	0.025	―	34.0	2.5

室温机械性能

NW 4400 退火

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HV)
≧ 195	≧ 480	≧ 35	―

UNS N04400 退火热轧板

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HV)
≧ 195	≧ 485	≧ 35	―

UNS N04400 退火冷轧板

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HV)
≧ 195	485-585	≧ 35	―

示例退火

	0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HV)
热轧板 12mm^t	209	513	52	131

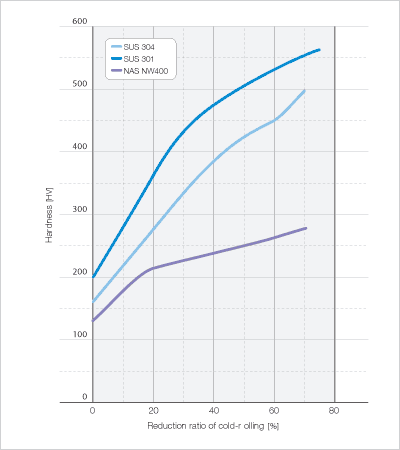

NW 4400的加工硬化性远低于SUS 301、SUS 304，因此可轻松很容易进行弯曲加工等。

Image: 加工硬化特性

酸的种类	试验温度(℃)	浓度(wt%)	腐蚀速度(mm/y)
酸的种类	试验温度(℃)	浓度(wt%)	NW 4400	SUS 316L (UNS S31603)
硫酸	80	5	0.28	1.67
		10	0.27	4.69
		20	0.20	71.9
		40	0.16	765
		60	0.14	704
		80	0.80	33.7
	沸腾	5	0.21	8.19
		10	0.36	24.6
		20	0.53	179
		40	2.12	3129
盐酸	80	0.1	0.34	0.02
		1	0.40	2.73
		2	0.46	6.75
		3	0.63	14.9
	沸腾	0.1	0.13	0.01
		1	1.37	8.86
		2	3.06	27.5
		3	3.45	76.6
氢氟酸	80	0.1	0.28	0.50
		1	0.32	14.5
		2	0.37	35.4
		3	0.35	54.1
硝酸	沸腾	20	4615	0.02
		40	＞10000	0.05
		60	＞10000	0.17
磷酸	沸腾	20	0.24	0.04
		40	0.16	0.25
		60	0.24	0.56
		80	6.90	25.0
蚁酸	沸腾	20	0.05	0.35
		40	0.08	0.62
		60	0.05	0.73
		80	0.02	0.49
醋酸	沸腾	20	0.11	＜0.01
		40	0.04	＜0.01
		60	0.04	＜0.01
		80	0.05	＜0.01
		99.7	0.01	＜0.01

试验条件： 24小时浸泡试验

可任意选择TIG焊接、MIG焊接、手工电弧焊和电阻焊。TIG、MIG焊条推荐使用YNiCu-7。

在700～900℃温度条件下进行热处理，冷却最好采用快速空冷。

海洋结构物表层、海水淡化/制盐/石油精炼装置、船舶用部件类、热交换机、化工/海水淡化装置阀门、泵构件等

上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。
