耐腐蚀性
耐点腐蚀性能
|
合金
|
临界点腐蚀温度(CPT)
|
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法C)
|
Green death溶液
|
|
NAS NW22
|
> 120℃
|
> 120℃
|
|
NAS NW276
|
> 120℃
|
> 120℃
|
|
NAS 254N
|
80℃
|
80℃
|
|
NAS 329J3L
|
50℃
|
45℃
|
|
SUS 316L
|
10℃
|
25℃
|
抗缝隙腐蚀性能
|
合金
|
临界缝隙腐蚀温度(CCT)
|
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法D)
|
Green death溶液
|
|
NAS NW22
|
> 100℃
|
110℃
|
|
NAS NW276
|
100℃
|
110℃
|
|
NAS 254N
|
40℃
|
45℃
|
|
NAS 329J3L
|
25℃
|
30℃
|
|
SUS 316L
|
< 0℃
|
< 0℃
|
试验条件：
-
1) ASTM G48 方法C：试验时间72小时
-
2) ASTM G48 方法D：试验时间72小时，使用多齿夹子形成缝隙
-
3) Green death 溶液浸泡：试验时间24小时，试验溶液 7%H2SO4 + 3%HCl + 1%FeCl3 + 1%CuCl2，缝隙腐蚀试验使用多齿夹子形成缝隙

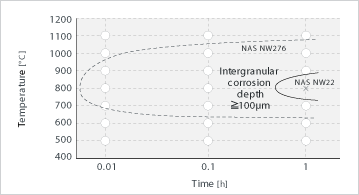

耐晶间界腐蚀性
试验条件：
ASTM G28 方法A
试验时间24小时，沸腾50%H2SO4-Fe2SO4)3水溶液
耐酸腐蚀性能
|
试液
|
温度
(℃)
|
浓度
(%)
|
腐蚀速度(g/m2?hr)
|
|
NAS NW22
|
NAS NW276
|
NAS 254N*
|
NAS 329J3L*
|
SUS 316L
|
|
H2SO4
|
80
|
5
|
0.01
|
0.02
|
0.02
|
0.00
|
1.10
|
|
10
|
0.02
|
0.03
|
0.02
|
0.14
|
2.92
|
|
20
|
0.02
|
0.04
|
1.16
|
3.33
|
20.1
|
|
40
|
0.04
|
0.06
|
1.78
|
250.5
|
291.3
|
|
60
|
0.47
|
0.08
|
1.86
|
263.1
|
72.0
|
|
80
|
0.34
|
0.03
|
2.82
|
90.4
|
11.1
|
|
沸腾
|
5
|
0.14
|
0.10
|
1.43
|
0.61
|
5.45
|
|
10
|
0.25
|
0.16
|
2.49
|
3.30
|
18.0
|
|
20
|
0.72
|
0.33
|
6.18
|
76.2
|
108.7
|
|
40
|
3.24
|
1.44
|
21.0
|
271.7
|
297.8
|
|
HCl
|
80
|
0.1
|
0.00
|
0.00
|
0.00
|
0.00
|
0.01
|
|
1.0
|
0.00
|
0.02
|
0.00
|
0.01
|
2.45
|
|
2.0
|
0.01
|
0.03
|
3.15
|
19.0
|
6.66
|
|
3.0
|
0.03
|
0.33
|
12.8
|
51.5
|
13.6
|
|
沸腾
|
0.1
|
0.00
|
0.00
|
0.00
|
0.00
|
0.01
|
|
1.0
|
0.13
|
0.23
|
0.13
|
4.82
|
6.32
|
|
2.0
|
1.32
|
0.91
|
27.8
|
56.7
|
33.6
|
|
3.0
|
3.63
|
1.64
|
54.2
|
145.2
|
69.1
|
试验条件：试验时间24小时
腐蚀速度单位由g/m2?h换算成mm/y
mm/y = g/m2?h × 8.76/d (d为密度)
[d] NAS NW22：8.70g/cm3, NAS NW276：8.90g/cm3, NAS 254N：8.06 g/cm3, NAS 329J3L：7.80 g/cm3, SUS 316L：7.98 g/cm3
* NAS 254N：23Cr-25Ni-5.5Mo-0.2N (超级奥氏体不锈钢)
* NAS 329J3L：22.5Cr-5.3Ni-3.2Mo-0.16N (双相不锈钢)
抗应力腐蚀开裂性能
|
合金
|
MgCl2浓度(下段为沸点℃)
|
|
20% (108)
|
25% (110)
|
30% (115)
|
35% (126)
|
38% (134)
|
42% (142)
|
|
NAS NW22
|
○
|
○
|
○
|
○
|
○
|
○
|
|
NAS NW276
|
○
|
○
|
○
|
○
|
○
|
○
|
|
NAS 254N
|
○
|
○
|
○
|
○
|
○
|
○
|
|
NAS 329J3L
|
○
|
○
|
×
|
×
|
×
|
×
|
|
SUS 316L
|
○
|
×
|
×
|
×
|
×
|
×
|
试验条件：用沸腾MgCl2水溶液浸泡，试验时间300小时、使用U型弯曲试样
○：未开裂
×：应力腐蚀开裂
焊接性
可适用使用与不锈钢一样的常规焊接方法。焊料请使用同质金属的焊料。焊接后不必进行热处理。
热处理
固溶处理温度为1150～1170℃，热处理后必须急冷。
用途
医药成套设备、半导体制造装置、各种化工成套设备、排烟脱硫装置
上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。
