色A V无码,亚洲日韩天堂,日韩av网站无码高清,国内AV无码,在线日韩AV电影

物理性能

比热(J/kg?K)		453
电阻率(μΩ?cm)		83.0
热传导率(W/m?K)		12.3
平均热膨胀系数(10-6/℃)	30–100℃	13.4
	30–200℃	13.7
	30–300℃	13.8
	30–400℃	14.0
纵向弹性模量(MPa)		19.7 x 104
强磁性		有
熔点(℃)		1390-1455



机械性能

室温机械性能

UNS S32750

0.2%屈服强度(N/mm2)	抗拉强度(N/mm2)	延伸率(%)	硬度(HB)	冲击能量 室温，V型缺口，实际尺寸(J)
≧ 550	≧ 795	≧ 15	≦ 310	―	―

EN 1.4410 *

0.2%屈服强度(N/mm2)	抗拉强度(N/mm2)	延伸率(%)	硬度(HB)	冲击能量 室温，V型缺口，实际尺寸(J)
≧ 530	730-930	≧ 20	―	≧ 100 (long)	≧ 60 (tr)

示例

	0.2%屈服强度(N/mm2)	抗拉强度(N/mm2)	延伸率(%)	硬度(HB)	冲击能量 室温，V型缺口，实际尺寸(J)
热轧板 20mmt	588	849	38	235	298	298
热轧板 8mmt	655	880	37	255	―	―

高温强度

温度(℃)	0.2%屈服强度(N/mm2)	抗拉强度(N/mm2)	延伸率(%)
100	530	789	33
150	509	774	31
200	470	751	31
250	465	761	29
300	457	775	27
350	458	775	26
400	440	758	29

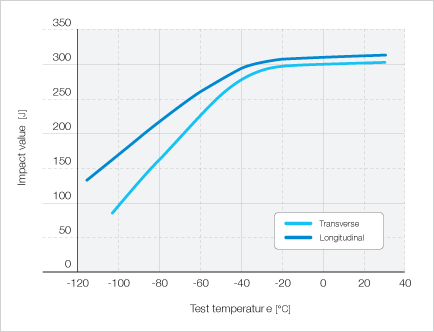

冲击值



耐腐蚀性

与SUS 304、SUS 316L等普通奥氏体不锈钢以及NAS 329J3L(UNS S32205)、NAS 64等双相不锈钢相比，EN 1.4410N具有更佳的耐局部腐蚀性(耐点腐蚀性、耐缝隙腐蚀性)和耐酸腐蚀性。

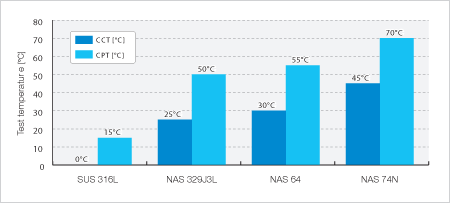

耐点腐蚀性能和耐缝隙腐蚀性能

耐酸腐蚀性能

对各种酸的耐腐蚀性(试验时间：24小时)

	浓度	温度	腐蚀速度(CPT)
			EN 1.4410	NAS 64	NAS 329J3L	SUS 316L
H2SO4	10%	沸腾	2.25	3.64	3.70	19.70
HCl	1%	沸腾	0.02	0.03	5.41	6.94
HNO3	60%	沸腾	0.06	0.08	0.11	0.17
H3PO4	80%	沸腾	2.83	4.99	5.52	25.00
CH3COOH	80%	沸腾	< 0.01	< 0.01	< 0.01	< 0.01

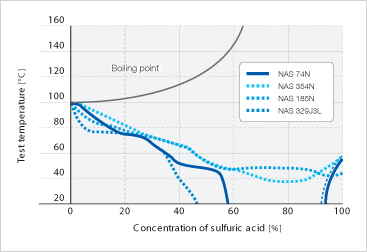

硫酸中的等腐蚀曲线(腐蚀速度< 0.1mm/y)



朔性加工性

由于与SUS 304相比屈服强度高、延伸率小，在冷加工时应加以注意。

焊接性

请将焊道间温度控制在100℃以下，以抑制金属间化合物的生成。无需预热。请使用EN 1.4410专用焊料。

热处理

固溶处理温度为1080℃～1120℃，热处理后必须急冷。冷却速度应尽量快，必须缩短暴露于脆化温度范围(475℃脆性温度范围、σ脆性温度范围)的时间。

酸洗

酸洗使用硝酸和氢氟酸混合液。由于与SUS 304相比，EN 1.4410的氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸泡，或者如有可能对其进行喷丸处理则更加有效。

用途

化工设备、化学品船、海水淡化设备、海水泵等。

上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。
