SUS890L-超级奥氏体高合金钢 - 行情动态 - 公司新闻

SUS890L-超级奥氏体高合金钢

发布时间:2025-02-16 18:22:41 | 浏览次数：

SUS 890L属于奥氏体不锈钢，耐腐蚀性高于SUS 316L和SUS 317L，由于添加有Cu(1.5%)，所以对硫酸、磷酸等还原性酸具有杰出的耐腐蚀性，广泛应用于化工成套设备等。

上海奔来金属报价

化学成分

SUS 890L

	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	N
最小	―	―	―	―	―	23.00	19.00	4.00	1.00	―
最大	0.020	1.00	2.00	0.045	0.03	28.00	23.00	5.00	2.00	―

室温机械性能

SUS 890L

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 215	≧ 490	≧ 35	≦ 90

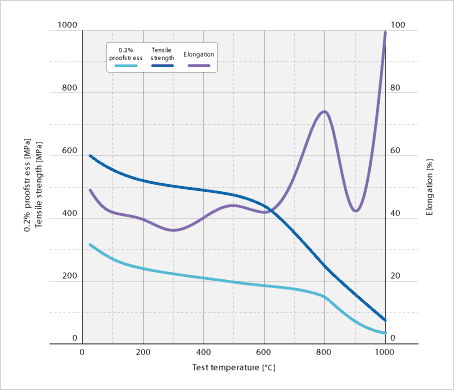

高温强度

Image: 高温强度

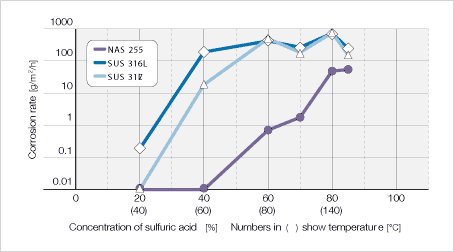

耐酸腐蚀性能

SUS 890L与SUS 316L和SUS 317L相比，对于硫酸、磷酸等还原性酸具有极高的耐腐蚀性。

Image: 耐酸腐蚀性能

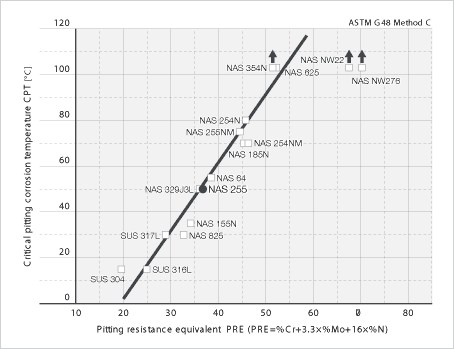

耐点腐蚀性能

Image: 耐点腐蚀性能

可进行与普通奥氏体不锈钢同样的处理。

焊接特点与普通奥氏体不锈钢相同，不必预热和后期加热。在恶劣的腐蚀环境下使用时，推荐使用有同等以上耐腐蚀性的焊料。腐蚀环境不严重，只用于接合目的时，可使用同等材质金属的焊料。

SUS 890L为奥氏体不锈钢，热处理可采用与标准奥氏体不锈钢同样的方式。JIS G4305推荐的固溶热处理条件如下所示。

酸洗液使用硝酸和氢氟酸混合液。由于SUS 890L耐腐蚀性比SUS 304高，氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸渍，或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。

硫酸、磷酸成套设备、海水热交换器、化工成套设备、食品成套设备等

上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。

SUS890L
