日本冶金NAS 255板材、圆棒【NAS255现货】 - 日本冶金 - 高温镍合金 - 产品中心

日本冶金NAS 255板材、圆棒【NAS255现货】

发布时间:2025-11-01 09:30:50 | 浏览次数：

NAS 255(UNS N08904、SUS 890L)属于奥氏体不锈钢，耐腐蚀性高于SUS 316L和SUS 317L，由于添加有Cu(1.5%)，所以对硫酸、磷酸等还原性酸具有杰出的耐腐蚀性，广泛应用于化工成套设备等。本公司可供钢板、钢条、圆棒。现货：圆棒、板材、锻件、特殊尺寸可订货！

化学成分

SUS 890L

	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	N
最小	―	―	―	―	―	23.00	19.00	4.00	1.00	―
最大	0.020	1.00	2.00	0.045	0.03	28.00	23.00	5.00	2.00	―

UNS N08904

	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	N
最小	―	―	―	―	―	23.0	19.0	4.0	1.0	―
最大	0.020	1.00	2.00	0.045	0.035	28.0	23.0	5.0	2.0	0.10

室温机械性能

SUS 890L

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 215	≧ 490	≧ 35	≦ 90

UNS N08904

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 220	≧ 490	≧ 35	≦ 90

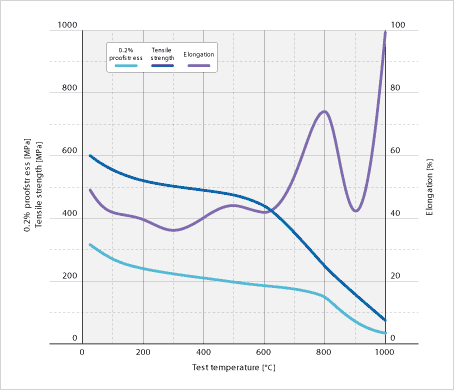

高温强度

Image: 高温强度

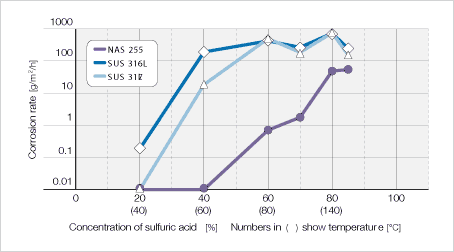

耐酸腐蚀性能

NAS 255与SUS 316L和SUS 317L相比，对于硫酸、磷酸等还原性酸具有极高的耐腐蚀性。

Image: 耐酸腐蚀性能

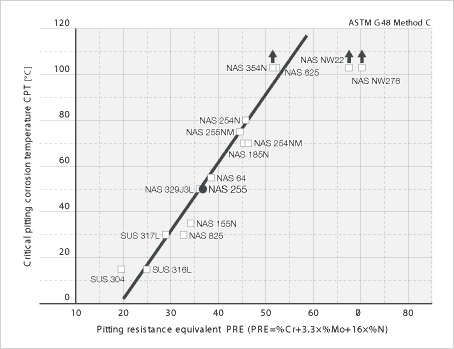

耐点腐蚀性能

Image: 耐点腐蚀性能

可进行与普通奥氏体不锈钢同样的处理。

焊接特点与普通奥氏体不锈钢相同，不必预热和后期加热。在恶劣的腐蚀环境下使用时，推荐使用有同等以上耐腐蚀性的焊料。腐蚀环境不严重，只用于接合目的时，可使用同等材质金属的焊料。

NAS 255为奥氏体不锈钢，热处理可采用与标准奥氏体不锈钢同样的方式。JIS G4305推荐的固溶热处理条件如下所示。

酸洗液使用硝酸和氢氟酸混合液。由于NAS 255耐腐蚀性比SUS 304高，氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸渍，或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。
