日本冶金NAS NW22板材、圆棒【NAS NW22现货】 - 日本冶金 - 高温镍合金 - 产品中心

日本冶金NAS NW22板材、圆棒【NAS NW22现货】

发布时间:2025-11-01 09:34:48 | 浏览次数：

NAS NW22——与Hastelloy^® C-22^®相匹敌的合金——是具有极高耐腐蚀性的Ni-Cr-Mo合金。在氧化性、还原性环境下均具有极佳的耐点腐蚀性能、抗缝隙腐蚀性能、抗应力腐蚀开裂性能。广泛应用于排烟脱硫装置、造纸工艺设备以及废弃物处理工艺设备等恶劣环境。本公司可供应合金现货：圆棒、板材、锻件、特殊尺寸可订货！

化学成分

NW6022

	C	Si	Mn	P	S	Ni	Cr	Mo	Fe	Co	W	V
最小	―	―	―	―	―	―	20.0	12.5	2.0	―	2.5	―
最大	0.015	0.08	0.5	0.025	0.020	残	22.5	14.5	6.0	2.5	3.5	0.35

UNS N06022

	C	Si	Mn	P	S	Ni	Cr	Mo	Fe	Co	W	V
最小	―	―	―	―	―	―	20.0	12.5	2.0	―	2.5	―
最大	0.015	0.08	0.50	0.02	0.02	残	22.5	14.5	6.0	2.5	3.5	0.35

物理性能

比热(J/kg?K)		440
电阻率(μΩ?cm)		1114.0
热传导率(W/m?K)		10.6
热扩散率(m2/s)		2.8 x 10^-6
平均热膨胀系数(10^-6/℃)	20–100℃	12.4
	20–200℃	12.4
	20–300℃	12.6
	20–400℃	13.1
	20–500℃	13.7
纵向弹性模量(MPa)		20.4 x 10⁴
刚性模量(MPa)		78.8 x 10⁴
强磁性		无
熔点(℃)		1325-1372

机械性能

NW 6022

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 310	≧ 690	≧ 45	―

UNS N06022

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 310	≧ 690	≧ 45	≦ 100

示例

	0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HRB)
热轧钢材 12mm^t	367	744	73	84
冷轧钢材 8mm^t	365	752	69	84
冷轧钢材 3mm^t	383	782	57	86

耐腐蚀性

耐点腐蚀性能

合金	临界点腐蚀温度(CPT)
合金	6%FeCl₃ + 1%HCl 水溶液 (ASTM G48 方法C)	Green death溶液
NAS NW22	> 120℃	> 120℃
NAS NW276	> 120℃	> 120℃
NAS 254N	80℃	80℃
NAS 329J3L	50℃	45℃
SUS 316L	10℃	25℃

抗缝隙腐蚀性能

合金	临界缝隙腐蚀温度(CCT)
合金	6%FeCl₃ + 1%HCl 水溶液 (ASTM G48 方法D)	Green death溶液
NAS NW22	> 100℃	110℃
NAS NW276	100℃	110℃
NAS 254N	40℃	45℃
NAS 329J3L	25℃	30℃
SUS 316L	< 0℃	< 0℃

试验条件：

1) ASTM G48 方法C：试验时间72小时
2) ASTM G48 方法D：试验时间72小时，使用多齿夹子形成缝隙
3) Green death 溶液浸泡：试验时间24小时，试验溶液 7%H₂SO₄ + 3%HCl + 1%FeCl₃ + 1%CuCl₂，缝隙腐蚀试验使用多齿夹子形成缝隙

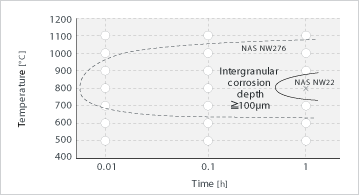

耐晶间界腐蚀性

Image: 耐晶间界腐蚀性

试验条件：

ASTM G28 方法A
试验时间24小时，沸腾50%H₂SO₄-Fe₂SO₄)₃水溶液

耐酸腐蚀性能

试液	温度 (℃)	浓度 (%)	腐蚀速度(g/m2?hr)
试液	温度 (℃)	浓度 (%)	NAS NW22	NAS NW276	NAS 254N*	NAS 329J3L*	SUS 316L
H₂SO₄	80	5	0.01	0.02	0.02	0.00	1.10
		10	0.02	0.03	0.02	0.14	2.92
		20	0.02	0.04	1.16	3.33	20.1
		40	0.04	0.06	1.78	250.5	291.3
		60	0.47	0.08	1.86	263.1	72.0
		80	0.34	0.03	2.82	90.4	11.1
	沸腾	5	0.14	0.10	1.43	0.61	5.45
		10	0.25	0.16	2.49	3.30	18.0
		20	0.72	0.33	6.18	76.2	108.7
		40	3.24	1.44	21.0	271.7	297.8
HCl	80	0.1	0.00	0.00	0.00	0.00	0.01
		1.0	0.00	0.02	0.00	0.01	2.45
		2.0	0.01	0.03	3.15	19.0	6.66
		3.0	0.03	0.33	12.8	51.5	13.6
	沸腾	0.1	0.00	0.00	0.00	0.00	0.01
		1.0	0.13	0.23	0.13	4.82	6.32
		2.0	1.32	0.91	27.8	56.7	33.6
		3.0	3.63	1.64	54.2	145.2	69.1

试验条件：试验时间24小时

腐蚀速度单位由g/m2?h换算成mm/y
mm/y = g/m2?h × 8.76/d (d为密度)
[d] NAS NW22：8.70g/cm3, NAS NW276：8.90g/cm3, NAS 254N：8.06 g/cm3, NAS 329J3L：7.80 g/cm3, SUS 316L：7.98 g/cm3

* NAS 254N：23Cr-25Ni-5.5Mo-0.2N (超级奥氏体不锈钢)

* NAS 329J3L：22.5Cr-5.3Ni-3.2Mo-0.16N (双相不锈钢)

抗应力腐蚀开裂性能

合金	MgCl₂浓度(下段为沸点℃)
合金	20% (108)	25% (110)	30% (115)	35% (126)	38% (134)	42% (142)
NAS NW22	○	○	○	○	○	○
NAS NW276	○	○	○	○	○	○
NAS 254N	○	○	○	○	○	○
NAS 329J3L	○	○	×	×	×	×
SUS 316L	○	×	×	×	×	×

试验条件：用沸腾MgCl₂水溶液浸泡，试验时间300小时、使用U型弯曲试样
○：未开裂
×：应力腐蚀开裂

焊接性

可适用使用与不锈钢一样的常规焊接方法。焊料请使用同质金属的焊料。焊接后不必进行热处理。

热处理

固溶处理温度为1150～1170℃，热处理后必须急冷。

色A V无码,亚洲日韩天堂,日韩av网站无码高清,国内AV无码,在线日韩AV电影

化学成分

物理性能

机械性能

耐腐蚀性

焊接性

热处理

用途
