日本冶金NAS NW400板材、圆棒【NAS NW400现货】 - 日本冶金 - 高温镍合金 - 产品中心

日本冶金NAS NW400板材、圆棒【NAS NW400现货】

发布时间:2025-11-01 09:38:09 | 浏览次数：

NAS NW400(NW4400、UNS N04400)——与Monel^® 400相匹敌的合金——是为由Ni和Cu组成的合金，兼具Cu的贵金属性和Ni的钝化性能，具有良好的耐腐蚀性。因此，广泛应用于海水淡化装置、热交换器、海洋结构物表层材料等。本公司可供应合金现货：圆棒、板材、锻件、特殊尺寸可订货！

化学成分

NW 4400

	C	Si	Mn	S	Ni	Cu	Fe
最小	―	―	―	―	63.0	28.0	―
最大	0.30	0.5	2.0	0.025	―	34.0	2.5

UNS N04400

	C	Si	Mn	S	Ni	Cu	Fe
最小	―	―	―	―	63.0	28.0	―
最大	0.3	0.5	2.0	0.024	―	34.0	2.5

物理性能

比热(J/kg?K)	20℃	427
电阻率(μΩ?cm)		54.7
热传导率(W/m?K)		21.8
平均热膨胀系数(10^-6/℃)	20–100℃	13.9
熔点(℃)		1300-1350

机械性能

室温机械性能

NW 4400 退火

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HV)
≧ 195	≧ 480	≧ 35	―

UNS N04400 退火热轧板

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HV)
≧ 195	≧ 485	≧ 35	―

UNS N04400 退火冷轧板

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HV)
≧ 195	485-585	≧ 35	―

示例退火

	0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HV)
热轧板 12mm^t	209	513	52	131

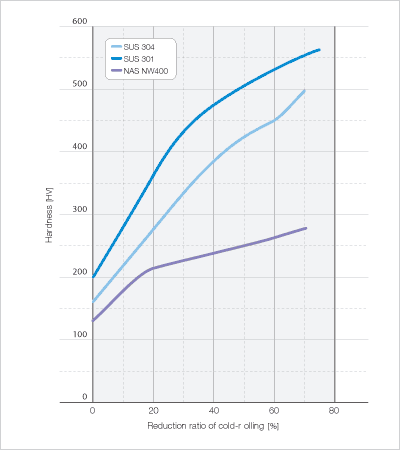

加工硬化特性

NAS NW400的加工硬化性远低于SUS 301、SUS 304，因此可轻松很容易进行弯曲加工等。

Image: 加工硬化特性

耐腐蚀性

酸的种类	试验温度(℃)	浓度(wt%)	腐蚀速度(mm/y)
酸的种类	试验温度(℃)	浓度(wt%)	NAS NW400 (UNS N04400)	SUS 316L (UNS S31603)
硫酸	80	5	0.28	1.67
		10	0.27	4.69
		20	0.20	71.9
		40	0.16	765
		60	0.14	704
		80	0.80	33.7
	沸腾	5	0.21	8.19
		10	0.36	24.6
		20	0.53	179
		40	2.12	3129
盐酸	80	0.1	0.34	0.02
		1	0.40	2.73
		2	0.46	6.75
		3	0.63	14.9
	沸腾	0.1	0.13	0.01
		1	1.37	8.86
		2	3.06	27.5
		3	3.45	76.6
氢氟酸	80	0.1	0.28	0.50
		1	0.32	14.5
		2	0.37	35.4
		3	0.35	54.1
硝酸	沸腾	20	4615	0.02
		40	＞10000	0.05
		60	＞10000	0.17
磷酸	沸腾	20	0.24	0.04
		40	0.16	0.25
		60	0.24	0.56
		80	6.90	25.0
蚁酸	沸腾	20	0.05	0.35
		40	0.08	0.62
		60	0.05	0.73
		80	0.02	0.49
醋酸	沸腾	20	0.11	＜0.01
		40	0.04	＜0.01
		60	0.04	＜0.01
		80	0.05	＜0.01
		99.7	0.01	＜0.01

试验条件： 24小时浸泡试验

焊接性

可任意选择TIG焊接、MIG焊接、手工电弧焊和电阻焊。TIG、MIG焊条推荐使用YNiCu-7。

热处理

在700～900℃温度条件下进行热处理，冷却最好采用快速空冷。

用途

海洋结构物表层、海水淡化/制盐/石油精炼装置、船舶用部件类、热交换机、化工/海水淡化装置阀门、泵构件等

色A V无码,亚洲日韩天堂,日韩av网站无码高清,国内AV无码,在线日韩AV电影

化学成分

物理性能

机械性能

加工硬化特性

耐腐蚀性

焊接性

热处理

用途
